Sơ đồ mạch đèn chiếu sáng khẩn cấp gồm những gì?

Đèn chiếu sáng khẩn cấp là loại đèn tự động bật sáng khi nguồn điện 220V bị mất đột ngột, duy trì nguồn sáng và không gây gián đoạn, hoảng loạn khi mất điện. Đối với đèn khẩn cấp thì sơ đồ mạch đèn đóng vai trò vô cùng quan trọng. Hiểu về vấn đề này có thể giúp người dùng dễ dàng khắc phục lỗi sự cố trong quá trình sử dụng. Vậy sơ đồ mạch đèn chiếu sáng khẩn cấp gồm những gì? hãy tìm hiểu chi tiết trong bài viết này nhé!

I. Sơ đồ mạch đèn chiếu sáng khẩn cấp là gì?

Sơ đồ mạch đèn chiếu sáng khẩn cấp (LED lighting circuit) là một hệ thống mạch điện được thiết kế để cung cấp nguồn điện và điều khiển hoạt động cho đèn LED. Mạch đèn LED thường bao gồm các linh kiện điện tử như bộ nguồn điện (power supply), bộ điều khiển (controller), và các thành phần khác nhau để đảm bảo rằng đèn LED hoạt động đúng cách và tạo ra ánh sáng theo yêu cầu.

II. Cấu tạo chung của mạch đèn chiếu sáng khẩn cấp

Mạch đèn LED gồm 6 khối, mỗi khối sẽ có chức năng và nhiệm vụ khác nhau để đảm bảo cho hệ thống đèn LED hoạt động tốt nhất.

• Mạch chỉnh lưu gồm 4 diode: Nhiệm vụ của chúng là chuyển đổi dòng điện từ xoay chiều sang dòng điện một chiều.
• IC và bộ đóng – cắt mạch điện.
• Cơ cấu dập xung kim: loại bỏ các xung kim. Chức năng chính: loại bỏ các xung kim, hạn chế việc điện áp hoặc dòng điện sẽ tăng vọt lên so với mức quy định.
• Biến áp: để hạ điện áp để cho nguồn cho chip LED.
• Bộ tụ lọc dòng điện đầu ra: đảm bảo đèn LED có ánh sáng ổn định.
• Các loại bóng đèn LED.

III. Sơ đồ mạch đèn chiếu sáng khẩn cấp gồm những gì?

Đèn chiếu sáng khẩn cấp trước đây thường dùng bóng sợi đốt, vì vậy thời gian duy trì nguồn sáng không được lâu. Hiện nay, các loại đèn chiếu sáng khẩn cấp sử dụng bóng led làm linh kiện phát sáng giúp thời gian duy trì anh sáng lâu hơn. Với sơ đồ mạch đèn chiếu sáng khẩn cấp có thể kể đến các ưu điểm sau:

• Nó có độ sáng cao do sử dụng đèn LED trắng.
• Đèn tự động bật khi nguồn điện lưới bị lỗi và tắt khi nguồn điện lưới tiếp tục.
• Đèn có bộ sạc pin riêng. Khi pin được sạc đầy, quá trình sạc sẽ tự động dừng.

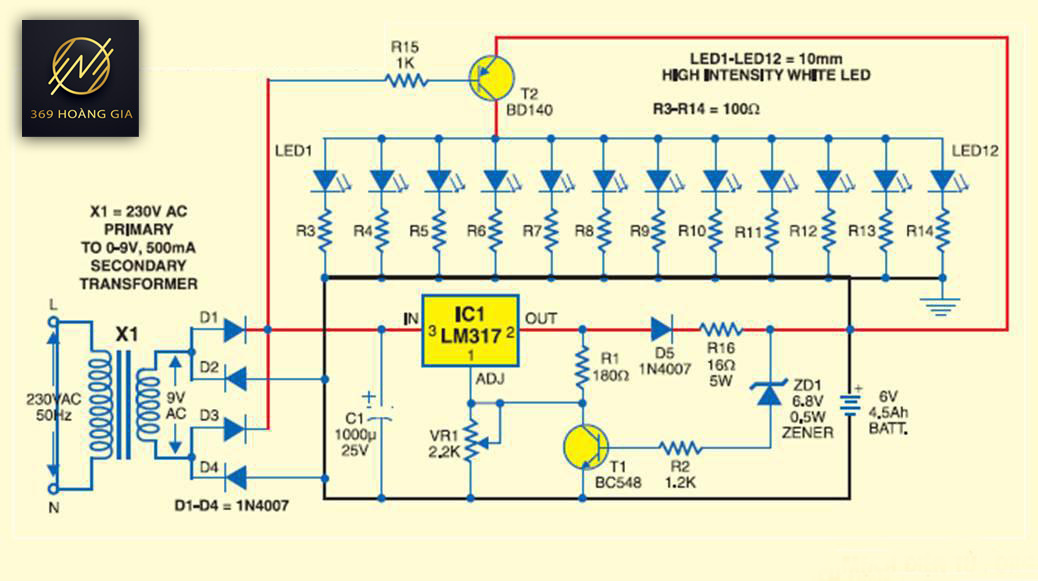

Mạch bao gồm hai phần: Nguồn cung cấp bộ sạc và trình điều khiển LED.

• Phần cung cấp điện cho bộ sạc được xây dựng xung quanh IC ổn áp LM317.
• Phần điều khiển LED được xây dựng xung quanh bóng bán dẫn BD140.

Trong phần cung cấp điện của bộ sạc, nguồn điện xoay chiều đầu vào được chuyển xuống bằng biến áp để cung cấp 9V, 500mA đến bộ chỉnh lưu cầu, bao gồm các đi-ốt (IN4007x4). Tụ lọc (25v / 1000uf) loại bỏ các gợn sóng. Điện áp một chiều đưa vào chân 3 của LM317 và cung cấp dòng điện sạc qua diode IN4007 và điện trở giới hạn 16ohm.
