Sơ đồ đấu dây máy lạnh Aqua Inverter

Máy lạnh Aqua Inverter là một trong những dòng điều hòa được rất nhiều khách hàng lựa chọn sử dụng bởi khả năng tiết kiệm điện và hoạt động bền bỉ. Tuy nhiên, để sử dụng được thì việc đấu dây máy lạnh inverter là vô cùng quan trọng, đòi hỏi bạn phải đấu đúng kỹ thuật thì máy mới hoạt động tốt được. Hiểu được vấn đề đó, trong bài viết này, 369 Hoàng Gia sẽ chia sẻ đến bạn sơ đồ đấu dây máy lạnh Aqua Inverter cùng cách đấu chi tiết, hãy tham khảo nhé!

I. Cấu tạo của máy lạnh Aqua Inverter

Muốn biết cách lắp đặt của máy lạnh như thế nào? Hay sơ đồ đấu dây, trước hết bạn cần nắm rõ các cấu tạo của điều hòa, các bộ phận chính của nó bao gồm: Cục nóng, cục lạnh, quạt gió, máy nén, van tiết lưu, gas.

• Cục lạnh điều hòa (dàn lạnh): là bộ phận được lắp đặt bên trong phòng cần làm mát. Cục lạnh có tác dụng hấp thụ nhiệt bên trong phòng để mang nhiệt ra ngoài môi trường thông qua môi chất được gọi là gas.
• Cục nóng điều hòa (dàn nóng): là bộ phận có tác dụng tỏa nhiệt ra bên ngoài môi trường và nó được đặt ở vị trí thoáng mát.
• Quạt dàn lạnh và quạt dàn nóng: bộ phận này có tác dụng lưu thông khí đi qua dàn lạnh và dàn nóng nhằm mang nhiệt đến hấp thụ ở dàn lạnh và mang nhiệt đi xả ở dàn nóng.
• Máy nén điều hòa: có tác dụng nén môi chất đang ở trạng thái mang nhiệt thấp và áp suất thấp sang trạng thái áp suất cao, tạo ra sự luân chuyển liên tục của môi chất trong đường ống dẫn.
• Van tiết lưu: có tác dụng chuyển môi chất từ trạng thái áp suất cao, nhiệt độ cao sang trạng thái áp suất thấp, nhiệt độ thấp.
• Gas (môi điện lạnh): có tác dụng hấp thụ nhiệt tại dàn lạnh để truyền đến và tỏa nhiệt tại dàn nóng.

II. Sơ đồ đấu dây máy lạnh Aqua Inverter

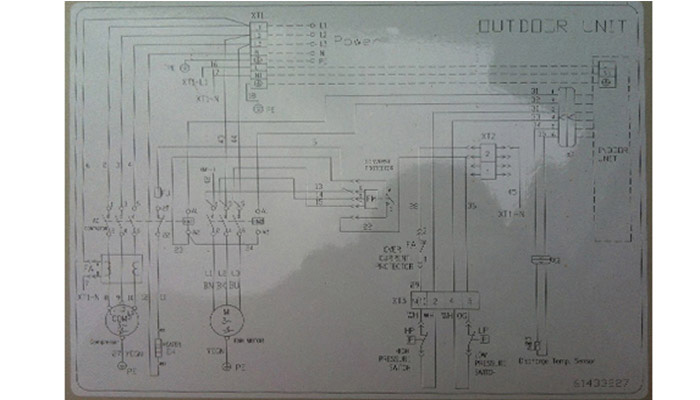

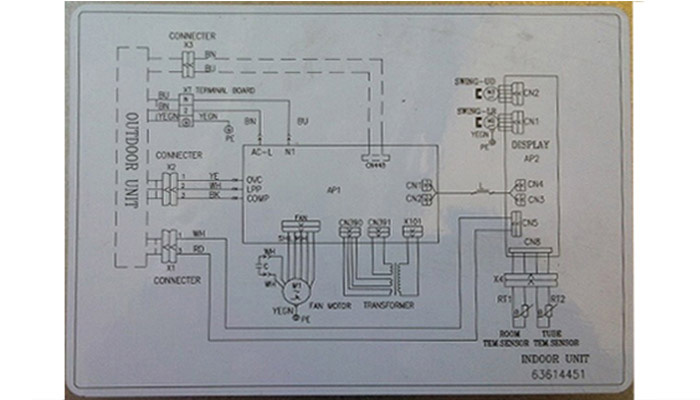

Các sơ đồ đấu dây máy lạnh thường được in trên vỏ của dàn nóng để giúp bạn có thể dễ dàng tham khảo. Trước khi thực hiện đấu nối dây điện, bạn hãy xem qua trước để dễ dàng thấy rõ những chi tiết được thể hiện trên sơ đồ.

III. Hướng dẫn cách đấu dây máy lạnh Aqua Inverter

1. Chuẩn bị dụng cụ

Trước khi tiến hành đấu dây máy lạnh Aqua inverter thì bạn cần chuẩn bị những dụng cụ sau đây:

• Ống đồng máy lạnh.
• Ống ruột gà dẫn nước từ dàn lạnh ra ngoài.
• Aptomat chống giật
• Dây điện.
• Miếng quấn cách điện.
• Thanh chữ L kê dàn nóng ngoài trời.

2. Xác định cầu đấu dây điện máy lạnh

Sau khi chuẩn bị dụng cụ xong thì bạn cần xác định tên và ý nghĩa của các cầu đấu điện để đảm bảo đấu đúng cầu cho máy lạnh. Mở hộp điện trên dàn lạnh hoặc dàn nóng, bạn sẽ thấy 4 – 5 dây điện với các ký hiệu sau: 1; 2; L; N hoặc 1; 2; 3; L;N.

Ý nghĩa của các đầu dây ở dàn nóng và dàn lạnh:

• Dây ký hiệu L,N là ký hiệu của pha lạnh và pha nóng của dòng điện. Đây loại dây có nhiệm vụ là dây nguồn để kết nối nguồn trực tiếp đến Aptomat (CB điện) hoặc ổ cắm
• Dây số 1 và 2: Đây là hai dây cấp lốc điều hòa (được gọi là Block điều hòa) hay board mạch điện tử của điều hòa, có nhiệm vụ cấp nguồn cho dàn nóng. Hai dây này được bó chặt với ống đồng và được kết nối với hai đầu dây của cục nóng.
• Dây số 3 là dây có nhiệm vụ lấy tín hiệu.
• Dây 1 và dây L: thông mạch với nhau và được kết nối với nhau thông qua một sợi dây.
• Dây 2 và dây N cũng tương tự như ở Dây 1 và dây L.

3. Thực hiện đấu dây máy lạnh Aqua Inverter

• Bước 1: Đầu tiên, đánh dấu các đầu nối dây điện trước khi đấu nối.
• Bước 2: Thực hiện đấu nối các đầu dây 1, 2, 3 bắt đầu từ dàn lạnh ra dàn nóng theo thứ tự và ký hiệu tương ứng.
• Bước 3: Đấu nối dây N, L với Aptomat hoặc ổ cắm. (Khuyến khích dùng Aptomat để an toàn hơn).

IV. Một số lưu ý quan trọng khi đấu dây máy lạnh

• Không được đấu nhầm chân số 3 với chân số 1 và số 2 trên dàn nóng – lạnh vì khi cấp nguồn sẽ làm cháy và hỏng board mạch và bạn sẽ phải tốn rất nhiều chi phí cho khoản sai sót này để mua lại board mạch mới do chúng có giá rất đắt trên thị trường.
• Khi lắp đặt vị trí cho dàn nóng và dàn lạnh, bạn nên đặt dàn nóng thấp hơn dàn lạnh để dầu hồi về block máy dễ hơn, tiết kiệm chi phí bảo trì mà lại tăng tuổi thọ của máy.
