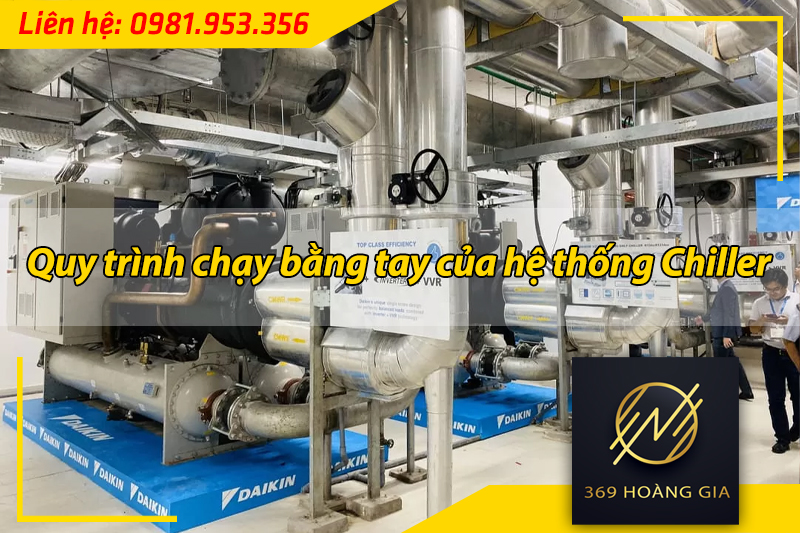

Quy trình chạy bằng tay của hệ thống Chiller

Khác với hệ thống điều hòa thông thường, hệ thống điều hòa trung tâm Chiller là loại máy sử dụng nước làm chất tải lạnh để làm lạnh các đồ vật, thực phẩm. Do đó, cách vận hành hệ thống Chiller là một công việc rất phức tạp. Chính vì vậy, yêu cầu người vận hành cần có đủ kinh nghiệm và kiến thức về hệ thống Chiller thì mới có thể đảm nhiệm được. Trong bài viết này, các bạn hãy cùng tìm hiểu quy trình chạy bằng tay của hệ thống Chiller như thế nào nhé!

I. Hệ thống Chiller gồm các thiết bị nào?

Trước khi tìm hiểu quy trình chạy bằng tay của hệ thống Chiller, hãy cùng điểm qua các thiết bị có trong hệ thống Chiller gồm có những gì nhé!

1. Cụm trung tâm nước Water Chiller

Cụm trung tâm nước Water Chiller là trung tâm của hệ thống điều hòa, được sản xuất theo công suất định sẵn tại các nước có nền công nghệ cao và được phân phối riêng lẻ theo các công trình lớn nước ngoài.

Sản phẩm được chọn dựa trên các tiêu chí về năng suất lạnh, loại máy nén gas, loại Gas và hiệu suất làm việc (cấp giảm tải, chạy biến tần,…) hoặc một số yêu cầu kèm theo như: chất tải lạnh glycol, gắn bơm nhiệt,…

2. Hệ thống đường ống nước lạnh, bơm nước lạnh

2.1. Hệ thống bơm nước

Hệ thống này có trách nhiệm bơm nước lạnh qua Chiller để tải sử dụng trực tiếp. Hiệu suất làm lạnh sẽ cao hơn nếu mỗi Chiller có một máy bơm riêng với loại máy dùng cho nhà cao tầng có độ ồn nhỏ, cột áp không cao lắm (vì sự cân bằng tuần hoàn kín giữa cột áp đi và cột áp về).

Lưu lượng nước từ máy bơm vào Chiller phải luôn được giữ ổn định, không tăng giảm công suất lưu lượng bơm bằng biến tần nếu không có sự kết hợp khoa học của hệ thống chung.

Dựa vào cột áp nước và lưu lượng nước để chọn công suất máy bơm. Việc tính toán cột áp máy bơm sẽ tương đối phức tạp do thông số tính toán nhiều (lưu lượng nước, độ cao, độ dài đường ống, sụt áp qua co, cút, Tê, AHU, FCU, PAU .v.v.). Do đó, bạn cần dựa vào phần mềm phân tích tính toán để đưa ra kết quả tốt nhất.

2.2. Đường ống nước lạnh

Đường ống được cấu tạo từ thép đen, bọc cách nhiệt với đường nước lạnh. Loại ống này cùng với đường ống nước nóng dẫn ra Cooling tower. Hiện nay, người ta bắt đầu thay thế ống thép bằng ống nhựa PPR cho hệ thống Chiller và đang nhận được nhiều phản hồi tích cực.

Để lựa chọn kích thước đường ống, bạn cần dựa vào lưu lượng mà nó chuyên chở. Nếu đường ống quá nhỏ sẽ tạo áp suất nước lớn đồng thời đường ống phải chịu áp suất cao hơn khi làm việc. Còn đường ống quá lớn sẽ làm tăng chi phí thi công và lãng phí.

3. Hệ thống tái sử dụng trực tiếp: FCU, AHU, PAU, PHE,…

Trên thực tế, AHU, FCU, PAU có bản chất giống nhau nhưng mục đích sử dụng lại khác nhau, cụ thể như sau:

AHU

Đây là bộ xử lý nhiệt ẩm của hệ thống Chiller và được chia ra làm nhiều ống gió phụ đi vào không gian điều hòa. Nhờ vậy, một AHU có thể có nhiều lớp lọc bụi, nhiều dàn coil ống đồng tùy vào theo yêu cầu xử lý cho một không gian lớn.

FCU

Thiết bị này được dùng cho nhiều phòng hay khu vực nhỏ nơi mà hệ thống ống gió của AHU không thể tới được. Ngoài ra, FCU còn được lắp đặt tại những khu vực có yêu cầu riêng về nhiệt độ và độ ẩm khác với AHU đã được lắp sẵn. FCU không có khả năng xử lý nhiệt ẩm tốt như AHU nên nếu có yêu cầu quá cao, bạn cần sử dụng thêm bộ xử lý PAU (làm lạnh, lọc, gia nhiệt, tách ẩm hay tạo ẩm) được lắp bên ngoài và nối ống gió cho FCU.

PAU

PAU cấp gió khô hơn không khí trong không gian điều hòa. Đây là độ chứa hơi (hay độ khô), không phải độ ẩm tương đối (vì gió khi ra coil FCU thì có độ ẩm tương lên đến 85~95%). Đồng thời, thiết bị này luôn cấp gió nhiệt độ càng thấp (>9 nếu dùng VAV và > 11 nếu dùng CAV) khi có thể sẽ giảm được size của FCU hay Indoor Unit.

4. Hệ thống ống gió

• Kết hợp gió tươi với gió hồi và đưa vào AHU hay FCU để xử lý theo yêu cầu về nhiệt độ, độ ẩm của không gian điều hòa.
• Có nhiều phương pháp để tính toán ống gió, nhưng phổ biến nhất là ma sát đồng điều.
• Tính toán ống gió không quá phức tạp, bởi vì việc lựa chọn số lượng miệng gió và kích thước từng đoạn nhánh khá dễ. Thông số chủ yếu của ống giá là lưu lượng gió và độ ồn. Tuy nhiên việc thể hiện chúng trên bản vẽ 2D hoặc 3D để ra thông số chính xác nhất cho nhà đầu tư là rất khó.
• Ngoài ra còn có các hệ thống ống gió khác như ống gió thải, ống gió hồi, ống gió tăng áp cầu thang.v.v.

5. Hệ thống bơi, tuần hoàn nước qua Cooling Tower đối với Chiller giải nhiệt nước

Từng phần thiết bị: Chiller, FCU, AHU, PAU, Van 2 – 3 ngã, điều hoạt động độc lập bởi bộ điều khiển DDC, DDC, có thể nhận tín hiệu từ cảm biến được lập trình sẵn bằng máy tính và có tích hợp cổng truyền thông.

DDC có kết nối với hệ thống máy tính chủ qua các chuẩn giao tiếp (RS232, RS485,…) kết nối được với nhau. Nhờ vậy, máy tính có thể nhận biết hệ thống đang hoạt động và tình trạng hoạt động.

Đồng thời, chức năng phân quyền điều khiển của máy tính chủ có thể can thiệp vào dữ liệu đã được lập trình sẵn trên DDC để điều khiển thiết bị theo nhu cầu của người quản lý.

II. Quy trình chạy bằng tay của hệ thống Chiller

Thông thường hệ thống Chiller có 2 chế độ hoạt động chính: Manual và auto. Vì chế độ Auto được cài đặt sẵn nên sau đây chúng ta hãy tìm hiểu chế độ Manual. Quy trình chạy bằng tay của hệ thống Chiller cụ thể như sau:

1. Quy trình vận hành bằng tay để mở hệ thống Chiller

Bước 1: Cấp điện, điều khiển nhấn nút bật mở nguồn các thiết bị dàn lạnh FCU, AHU và cài đặt thông số nhiệt độ, độ ẩm hoặc có thiết bị của khu xưởng, tòa nhà hoạt động

Bước 2: Cấp điện, kiểm tra tín hiệu tại tủ điều khiển trung tâm để nhận biết các thiết bị van ON/OFF và van Modulating đang ở chế độ mở

Bước 3: Cho bơm nước giải nhiệt hoạt động, bơm nào hoạt động thì mở van tay và van điện bơm đó, còn lại các van khóa (độ chênh áp đầu vào và đầu ra khỏi bình ngưng tụ khoảng 0,6 Kg (3.4/ 4) nhiệt độ nước vào và ra khỏi bình ngưng là: 35/30 độ C). Nếu dưới 32/28 thì không cần phải chạy hệ thống quạt tháp giải nhiệt trên tháp giải nhiệt.

Bước 4: Cho cụm bơm nước lạnh hoạt động. Nhiệt độ nước ra vào chiller thông thường vào là 12 độ C ra 7 độ C tùy theo nhiệt độ thiết kế ban đầu mà con số này có thể khác nhau như 10 độ C ra 5 độ C, hay đối với những hệ thống tích trữ lạnh thì nhiệt độ nước vào ra chiller có thể là -5.5 – 2 độ C …

Bước 5: Kiểm tra các tín hiệu tại tủ điều khiển 1 lần nữa để đảm bảo không có báo lỗi nào xảy ra có gây nguy hại đến họat động của hệ thống máy thiết bị của chiller.

Bước 6: Khởi động màn hình hiện thị chiller và nhấn nút Run trên màn hình để chiller hoạt động. Khi nhấn nút Run thì chiller bắt đầu đếm ngược 60 giây đếm lại. Trong quá trình đếm ngược này nếu chiller không nhận được cảnh báo không an toàn nào thì sẽ khởi động máy nén.

Bước 7: Kết thúc quá trình vận hành khởi động hệ thống chiller.

2. Quy trình vận hành bằng tay để đóng hệ thống Chiller

Bước 1: Trên màn hình hiện thị Chiller nhấn nút STOP để dừng chiller.

Bước 2: Tắt quạt tháp giải nhiệt.

Bước 3: Tắt cụm bơm nước giải nhiệt chiller.

Bước 4: Tắt cụm bơm nước lạnh

Bước 5:Tắt các dàn lạnh FCU, AHU

Bước 6: Kiểm tra lại tất cả các van, thiết bị điều khiển đóng mở ON/OFF trong hệ thống.

Bước 7: Kết thúc quá trình đóng
