Hệ thống điều hòa trung tâm Chiller là gì?

Hệ thống điều hòa trung tâm Chiller là một trong những hệ thống điều hòa trung tâm được sử dụng phổ biến nhất hiện nay. Thế nhưng không phải ai cũng hiểu rõ Hệ thống điều hòa trung tâm Chiller là gì? Nguyên lý hoạt động ra sao? Nó có ưu điểm gì nổi bật so với các hệ thống điều hòa khác?

Và nếu như bạn cũng đang quan tâm đến giải pháp tương tự. Hãy cùng 369 HOÀNG GIA  tìm ra đáp án thật chính xác cho những phân vân ở trên dưới nội dung sau đây nhé!

I. Hệ thống điều hòa trung tâm Chiller là gì?

Hệ thống điều hòa trung tâm Chiller hay còn được gọi là hệ thống làm lạnh Chiller. Đây là một cụm dây chuyền máy móc hoạt động kết hợp nhằm tạo ra nguồn lạnh để có thể làm giữ lạnh cho đồ vật, thực phẩm cad các thiết bị máy móc,… Nước được làm lạnh thông qua bình bốc hơi thường vào 12⁰C và ra 7⁰C. Ngoài ra, còn khả năng đặc biệt là phân phối khí lạnh cho toàn bộ tòa nhà cao tầng hay trung tâm thương mại.

II. Tìm hiểu cấu tạo của hệ thống điều hòa trung tâm Chiller

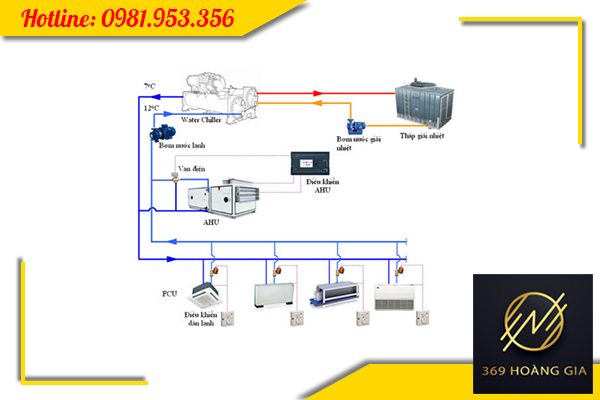

Hệ thống điều hòa trung tâm Chiller được cấu tạo bởi 5 phần chính bao gồm:

• Cụm trung tâm nước Water Chiller.
• Hệ Thống đường ống nước lạnh và bơm nước lạnh.
• Hệ Thống tải sử dụng Trực Tiếp: AHU, FCU, PAU, PHE .v.v.
• Hệ Thống tải sử dụng Gián Tiếp: Hệ Thống đường ống gió thổi qua phòng cần điều hòa, Các van điều chỉnh ống gió, miệng gió: VAV, Damper.v.v.
• Hệ Thống Bơm và tuần hoàn nước qua Cooling Tower (nếu có) đối với Chiller giải nhiệt nước.

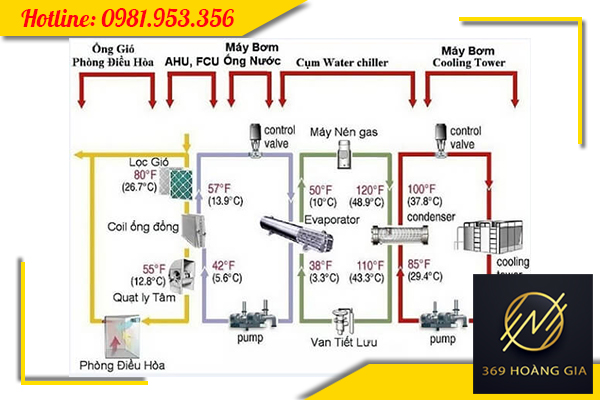

Mô hình Hệ thống điều hòa trung tâm Chiller

• Vòng tuần hoàn đỏ: Vòng tuần hoàn nước nóng được bơm vào Cooling Tower thải nhiệt này ra ngoài môi trường
• Vòng tuần hoàn xanh: Vòng tuần hoàn gas lạnh thuộc cụm Water Chiller
• Vòng tuần hoàn tím nhạt: Vòng tuần hoàn nước lạnh bơm đến các thiết bị tải trực tiếp AHU, FCU, PAU, PHE
• Vòng tuần hoàn vàng: Vòng tuần hoàn từ hệ thống ống gió được thổi vào phòng cần điều hòa không khí.

Với cấu tạo riêng biệt của hệ thống điều hòa trung tâm Chiller. Trong đó, mỗi một thành phần đảm nhiệm những chức năng nhất định. Cụ thể như sau:

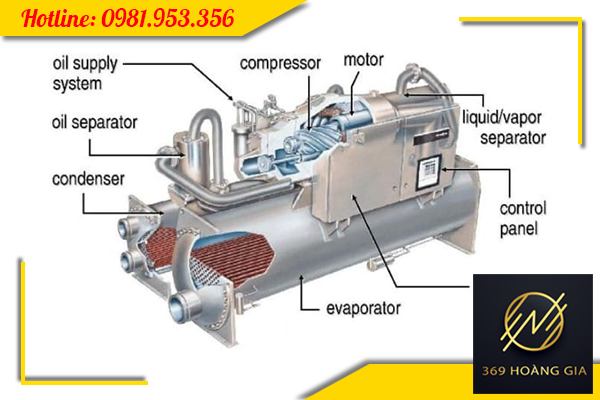

1. Cụm trung tâm nước Water Chiller

Cụm trung tâm nước Water Chiller được xem là trung tâm của hệ thống. Phần này tiêu thụ điện năng lớn nhất và có giá thành cao nhất so với thiết bị khác. Sản phẩm được sản xuất theo những công suất định sẵn tại các nước có nền công nghệ cao chẳng hạn như: Trane, Carrier, York, Mc Quay, Hitachi,Climaveneta, Dunham – bush.v.v…  Và phân phối riêng lẻ theo các công trình lớn nước ngoài.

Việc chọn lựa và hàm lượng tính toán rất đơn giản so với hệ thống. Thường được chọn theo năng suất lạnh yêu cầu (lấy đơn giản 15m² bằng 1 tons loại điều hòa thường). Loại máy nén gas, loại Gas, hiệu suất làm việc (cấp giảm tải, chạy biến tần,…). Hoặc một số yêu cầu kèm theo: gắn bơm nhiệt, chất tải lạnh Glycol,…

2. Hệ thống đường ống nước lạnh và bơm nước lạnh

Đường ống nước lạnh

Đường ống nước lạnh thường là ống thép đen được bọc cách nhiệt với đường nước lạnh. Ống thép đen hay ống đồng với đường ống nước nóng dẩn ra Cooling Tower. Hiện nay người ta bắt đầu thiết kế sang ống nhựa PPR cho hệ thống Chiller, một số công trình dùng ống loại này hiện đang sử dụng rất tốt.

+ Việc lựa chọn kích thước đường ống dựa vào lưu lượng  mà nó chuyên chở:

• Đường ống nhỏ quá dẩn đến tổn thất áp suất nước lớn. Đồng thời đường ống phải chịu áp suất cao hơn khi làm việc.
• Đường ống quá lớn dẩn đến tăng giá thành do thi công và giá đường ống.

+ Tùy theo lưu lượng mà ta chọn kích thước đường ống. Nên tham khảo tra theo Catalog nhà sản xuất.

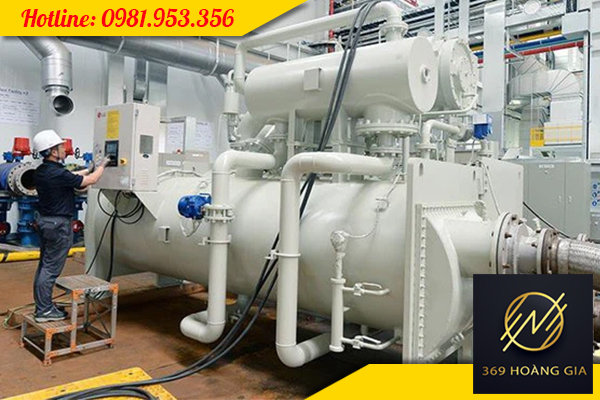

Bơm nước

Bơm nước của hệ thống điều hòa trung tâm chịu trách nhiệm bơm nước lạnh qua Chiller đến tải sử dụng trực tiếp. Hiệu suất cao hơn nếu mỗi Chiller có riêng một bơm cho mình. Bơm là loại bơm dùng cho nhà cao tầng có độ ồn nhỏ, cột áp không cao lắm.

+ Lưu lượng nước từ bơm qua Chiller luôn phải được giữ ổn định. Không tăng hay giảm công suất lưu lượng bơm bằng biến tần nếu không có sự kết hợp có khoa học của hệ thống.

+ Chọn công suất bơm: dựa vào cột áp nước và lưu lượng. Việc Tính Toán cột áp Bơm nước có phần phức tạp do các thông số toán nhiều (lưu lượng nước, độ dài đường ống, độ cao, sụt áp qua co, cút, Tê, AHU, FCU, PAU .v.v.). Thông thường việc tính toán phải dựa vào phần mềm phân tích để đưa ra kết quả tốt nhất.

3. Hệ thống tải sử dụng Trực Tiếp: AHU, FCU, PAU, PHE

Trên thực tế thì AHU, FCU, PAU, PHE có bản chất giống nhau nhưng mục đích sử dụng lại khác nhau. Cụ thể như sau:

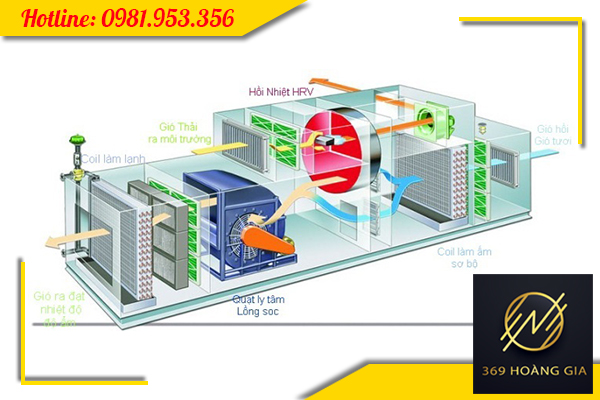

AHU:

AHU là bộ xử lý nhiệt ẩm hệ thống ống gió trung tâm. Đồng thời, chia ra làm nhiều ống gió phụ đi vào không gian điều hòa. Như vậy một AHU có thể có nhiều lớp lọc bụi, nhiều dàn coil ống đồng (nước nóng hoặc lạnh) theo điều kiện xử lý yêu cầu. AHU thường được dùng cho một không gian lớn.

FCU:

FCU thì dùng cho nhiều phòng nhỏ hay khu vực nhỏ nơi mà hệ thống ống gió của AHU không thể tới được. Hay với yêu cầu một vài phòng nằm trong khu vực với yêu cầu nhiệt độ và độ ẩm khác với AHU đang lắp sử dụng. FCU không xử lí nhiệt ẩm tốt bằng AHU. Nên với yêu cầu đòi hỏi cao ta bắt buột sử dụng thêm bộ xử lý PAU được lắp bên ngoài và nối ống gió cho nhiều FCU bên trong.

PAU:

PAU luôn cấp gió khô hơn không khí trong không gian điều hòa. Khô ở đây nói đến độ chứa hơi (hay độ khô), không phải độ ẩm tương đối (vì gió sao khi ra coil FCU thì có độ ẩm tương đối cao 85~95%). Luôn cấp gió nhiệt độ càng thấp ( >9 nếu dùng VAV, > 11 nếu dùng CAV) khi có thể, khi này sẽ giảm được size của FCU hay Indoor Unit.

4. Hệ thống tái sử dụng gián tiếp (hệ thống ống gió)

• Hòa trộn gió tươi và gió hồi. Lượng gió hòa trộn này sẻ được đưa vào AHU hay FCU để xử lý theo yêu cầu về nhiệt độ, độ ẩm của không gian điều hòa.
• Có nhiều phương pháp tính toán ống gió. Nhưng phương pháp sử dụng phổ biến là phương pháp ma sát đồng điều.
• Do dễ dàng trong lựa chọn số lượng miệng gió và kích thước từng đoạn nhánh nên tính toán không quá phức tạp. Thông số chủ yếu là lưu lượng gió và độ ồn yêu cầu đều dễ dàng tra ra được. Điều khó khăn hơn chính là thể hiện trên bản vẻ 2D hoặc 3D.
• Ngoài ra còn có hệ thống ống gió khác như ống gió hồi, ống gió thải, ống gió tăng áp cầu thang .v.v.

5. Hệ thống bơm và tuần hoàn nước qua Cooling Tower (nếu có) đối với Chiller giải nhiệt nước

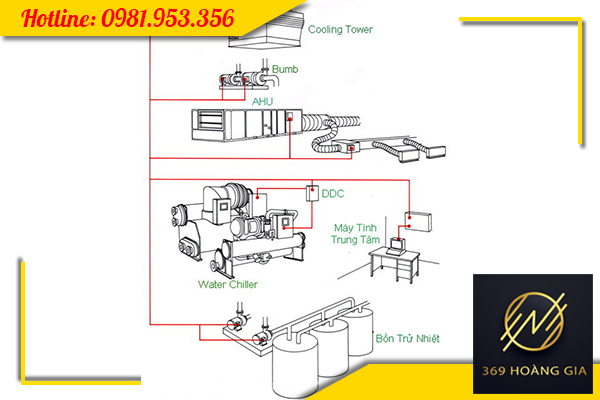

• Từng phần thiết bị: Chiller, AHU, FCU, PAU, Van 2 – 3 Ngả,… Đều hoạt động độc lập bởi bộ điều khiển DDC. Và DDC có thể nhận tín hiệu từ cảm biến (cảm biến nhiệt độ, độ ẩm, lưu lượng gió và nước, nồng độ CO_2,….). Được lập trình điều khiển sẳn bằng máy tính và có tích hợp cổng truyền thông.
• DDC có kết nối với hệ thống máy tính chủ qua các chuẩn giao tiếp (cổng giao tiếp truyền thông RS232, RS485.v.v.) kết nối được với nhau. Từ đó máy tính có thể nhận biết các hệ thống đang hoạt động và tình trạng hoạt động. Do máy tính có thêm chức năng phân quyền điều khiển mà máy tính chủ có thể tác động can thiệp vào dữ liệu đã được lập trình sẳn trên DDC để điều khiển thiết bị đó theo nhu cầu của người quản lý của máy tính chủ.
• Việc lập trình, điều khiển và đảm bảo các thiết bị có thể giao tiếp được với nhau để kết nối với máy tính với phần mềm BMS viết riêng cho công trình tòa nhà. Đa số là do một công ty điều khiển và sử dụng dòng hàng điều khiển chuyên dùng riêng của hàng.

III. Nguyên lý hoạt động của điều hòa trung tâm Chiller

• Nước được vận chuyển tuần hoàn trong đường ống qua Chiller làm lạnh xuống 7⁰
• Sau đó chảy qua các dàn trao đổi nhiệt FCU/AHU, nước lạnh được trao đổi nhiệt với không khí tuần hoàn trong phòng và làm cho nhiệt độ trong phòng giảm xuống.
• Nước lạnh bị hấp thụ nhiệt với không khí trong phòng nóng lên đến khoảng 12⁰C được bơm tuần hoàn quay trở về Chiller, tại đây nước lại tiếp tục được làm lạnh xuống 7⁰

IV. Tại sao hệ thống điều hòa trung tâm Chiller được ưa chuộng sử dụng

Tương tự với các hệ thống điều hòa trung tâm khác, điều hòa trung tâm Chiller được ưa chuộng bởi những ưu điểm vượt trội như:

• Công suất hoạt động lớn từ 5 – 1000 ton.
• Hệ thống đường ống gọn nhẹ. Dễ dàng lắp đặt ở các vị trí trong tòa nhà mà không tốn nhiều không gian diện tích.
• Hệ thống hoạt động rất ổn định, độ bền cao có thể sử dụng lâu dài.
• Sử dụng nước làm lạnh nên không lo rò rỉ môi chất lạnh ra ngoài.
• Dễ dàng điều chỉnh công suất hoạt động, độ ẩm cho các phòng.  Giúp tiết kiệm khả năng tiêu thụ điện năng, tiết kiệm chi phí hàng tháng cho chủ đầu tư.
• Hệ thống điều hòa trung tâm Chiller phù hợp cho nhiều công trình lớn.
• Sự đa dạng trong công suất hoạt động cũng như các loại máy, hệ thống giải nhiệt, thiết bị trao đổi nhiệt,…
• Độ bền và tuổi thọ cao trên 15 năm
• Dải công suất rộng, có thể chọn loại máy với công suất phù hợp với các loại công trình thiết kế và đầu tư mở rộng hệ thống dễ dàng.

V. Điều hòa trung tâm Chiller được lắp đặt cho những công trình nào?

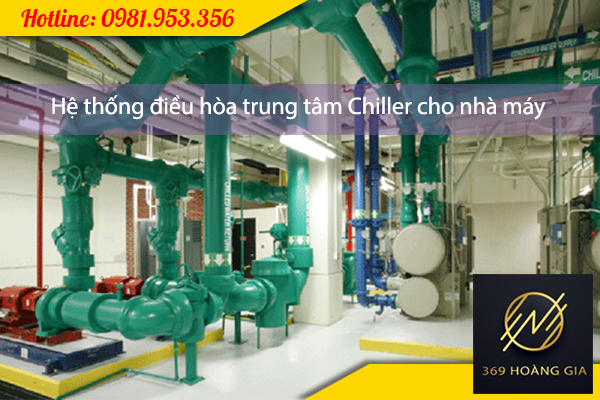

Hệ thống làm mát Chiller thường được ứng dụng để lắp đặt cho:

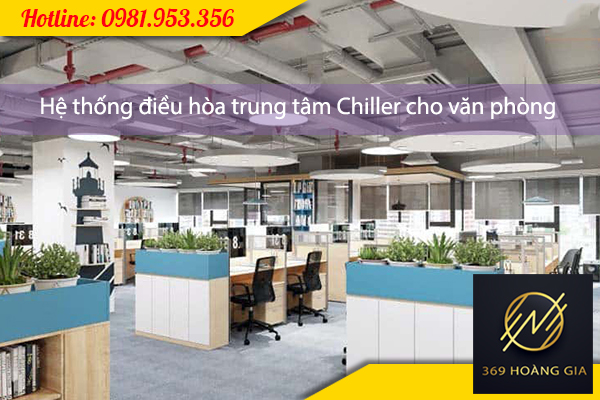

• Các cơ sở thương mại, công nghiệp và tổ chức quy mô vừa đến lớn.

• Các ngành chế biến thực phẩm và đồ uống, công nghiệp nhựa, chế biến hóa học, khách sạn, chung cư,…

VI. Đơn vị phân phối và lắp đặt điều hòa trung tâm Chiller chính hãng

Trên đây là tổng quan về điều hòa trung tâm Chiller. Chúng tôi rất mong muốn được phục vụ khách hàng về dịch vụ tư vấn thiết kế, tư vấn lắp đặt hệ thống điều hòa, hệ thống chiller, sửa chữa và bảo dưỡng máy lạnh chiller,…

Công ty TNHH Thương Mại Dịch Vụ 369 Hoàng Gia – đại lý phân phối điều hòa trung tâm Chiller chính hãng. Với hơn 10 năm kinh nghiệm trên thị trường, chúng tôi cam kết chỉ phân phối các sản phẩm chính hãng. Ngoài ra, 369 HOÀNG GIA còn nhận tư vấn, thiết kế và lắp đặt điều hòa trung tâm. Có đội ngũ kỹ sư và kỹ thuật chuyên nghiệp, tay nghề chuẩn. Chuyên thiết kế và lắp đặt hệ thống Chiller cho nhà hàng, khách sạn, tòa nhà, rạp chiếu phim,… Luôn được đánh giá cao từ các nhà đầu tư từ khi bắt đầu đến lúc hoàn thành dự án. Chúng tôi cam kết mang lại cho quý khách sự hài lòng bằng chất lượng dự án và báo giá lắp đặt điều hòa trung tâm ưu đãi nhất hiện nay.
