Sơ đồ điều khiển VRV và cách sử dụng
Điều hòa trung tâm VRV là dòng điều hòa không khí chuyên được sử dụng cho các công trình có diện tích vừa và lớn được đánh giá là tốt nhất trên thị trường hiện nay. Tuy nhiên, không phải ai cũng hiểu về nguyên lý làm việc của hệ thống VRV và cách vận hành của nó. Hiểu được những khó khăn mà bạn đang gặp phải, dưới nội dung sau đây, 369hhoanggia.com xin giới thiệu đến bạn sơ đồ điều khiển VRV và cách sử dụng. Hãy theo dõi thật chi tiết để tích lũy cho mình kinh nghiệm thật hữu ích nhé!
Nội dung chính trong bài
I.Sơ đồ điều khiển VRV

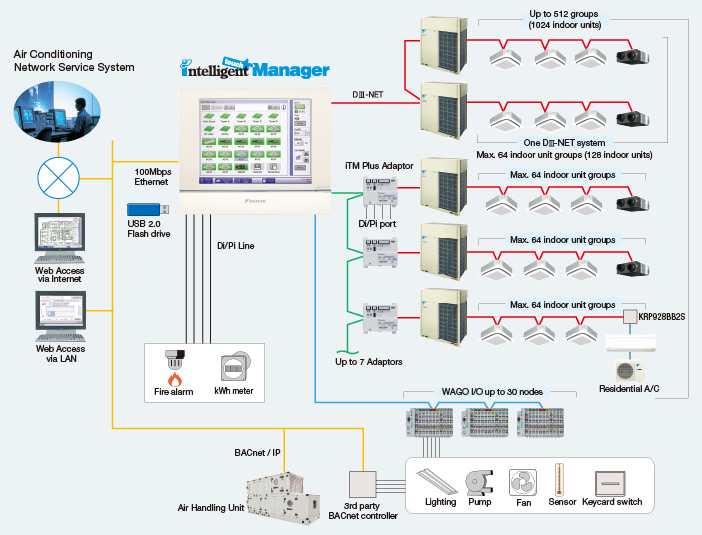

369hoanggia.com xin gửi đến quý khách sơ đồ điều khiển hệ thống điều hòa trung tâm VRV:
II. Hệ thống điều khiển điều hòa trung tâm VRV
Hệ thống điều khiển điều hòa trung tâm VRV bao gồm:
2.1. Điều khiển trung tâm
- Thiết lập khu vực đơn giản hóa quản lý chi tiết của hệ thống VRV.
- Hiển thị các kế hoạch sàn cho phép tìm kiếm nhanh trong đơn vị điều hòa không khí mong muốn.
- Lịch sử hoạt động cho thấy cách điều khiển và nguồn gốc trong các hoạt động vừa qua của các đơn vị điều hòa không khí.
2.2. Điều khiển tự động
- Hệ thống VRV được điều khiển tự động trong suốt cả năm bởi các chức năng lịch trình.
- Hệ thống VRV và thiết bị khác cho phép tự động hóa dễ dàng hoạt động các cơ sở xây dựng.
- Điều chỉnh thiết lập nhiệt độ ngay cả khi phòng đều trống.
2.3. Xử lý sự cố
- Thông tin liên hệ của nhà thầu bảo trì có thể được đăng ký và hiển thị.
- E-mail được gửi tự động để cảnh báo các trục trặc và rắc rối tiềm năng.
- Bảng cảm ứng quản lý thông minh có thể liên kết với điều hòa nhiệt độ Hệ thống dịch vụ mạng để giám sát 24 giờ trong điều kiện hoạt động và trạng thái
2.4. Kết nối
- Kết nối BACnet với một loạt các thiết bị xây dựng.
- WAGO Ao và Pi mới được hỗ trợ và các module WAGO thể kết nối được thêm vào
2.5. Tiếp cận từ xa
- Truy cập từ xa với một máy tính cho phép quản lý tổng điều hòa không khí bằng cách sử dụng cùng một loại màn hình như những người được hiển thị trong Touch quản lý thông minh.
- Người dùng được phép trực thuộc Trung ương có thể kiểm soát các đơn vị điều hòa không khí cá nhân từ máy tính của họ
2.6. Quản lý năng lượng
- Các tính năng Năng lượng Navigator đơn giản hoá việc quản lý năng lượng bằng cách theo dõi dữ liệu tiêu thụ năng lượng và xác định các hoạt động không hiệu quả.
- Khả năng mở rộng
- Một đơn thông minh cảm ứng Manager có thể quản lý một tòa nhà nhỏ hoặc được mở rộng để xử lý trung vào các tòa nhà có quy mô lớn.
2.7. Khả năng mở rộng
Một đơn thông minh cảm ứng Manager có thể quản lý một tòa nhà nhỏ hoặc được mở rộng để xử lý chung vào các tòa nhà có quy mô lớn. Không chỉ kiểm soát quản lý thiết bị điều hòa không khí cảm ứng thông minh bắt đầu với hệ thống điều hòa trung tâm VRV. Phần mềm cũng cung cấp cơ sở quản lý đơn giản nhưng tinh tế bao gồm chiếu sáng và hệ thống báo cháy cho 1 hoặc hệ thống các tòa nhà.
Trên đây là sơ đồ điều khiển của hệ thống điều khiển điều hòa trung tâm VRV. Ngay sau đây, chúng ta hãy cùng đi tìm hiểu về cách sử dụng điều khiển VRV:
III. Cách sử dụng điều khiển VRV
Còn rất nhiều khách hàng băn khoăn vẫn chưa rõ hết các chức năng của bộ điều khiển hệ thống điều hòa trung tâm. Dưới đây, 369hoanggia.com sẽ giải thích rõ từng chức năng sử dụng của hệ thống VRV:
Cách sử dụng bộ điều khiển BRC1C62 điều hòa trung tâm VRV
Bộ điều khiển BRC1C62 dùng để kết nối với dàn lạnh và dùng để điều khiển hệ thống, bộ điều khiển BRC301B61 dùng để kết nối với thiết bị thông gió thu hồi nhiệt. Các dàn lạnh và thiết bị thông gió thu hồi nhiệt phải được kết nối với bộ điều khiển nếu không sẽ không hoạt động được.
Thông qua bộ điều khiển ta đặt các chế độ cho phòng và cho các dàn lạnh như: nhiệt độ, chế độ quạt, chế độ sưởi, mở máy,… bằng các phím chức năng trên bộ điều khiển.
3.1. Bộ điều khiển từ xa có dây tùy chọn BRC1C62
Đặt chế độ lạnh/ sưởi/ quạt/ tách ẩm bằng nút số(21). Mùa hè đặt chế độ lạnh ở vị trí số (7) xuất hiện biểu tượng bông tuyết * về mùa đông đặt chế độ sưởi thì hiện biểu tượng mặt trời.
(1) Nút nhấn ON/OFF: ấn nút máy chạy đèn
(2) sáng, máy ngừng đèn (2) tắt.
(3) Biểu tượng điều chỉnh tốc độ. Không chuyển được chế độ lạnh/ sưởi thì biểu tượng này xuất hiện. Chỉ có chuyển chế độ lạnh/ sưởi của 1 tổ tại điều khiển chủ của tổ này.
(4),(22) Biểu tượng và nút chỉnh hướng gió.
(6),(18) Biểu tượng và nút cài đặt nhiệt độ (16-32 độ C).
(7),(21) Biểu tượng và nút cài đặt chế độ hoạt động. Bao gồm:
+ Chế độ chạy quạt.
+ Chế độ chạy tách ẩm.
+ Chế độ chạy lạnh.
+ Chế độ chạy nóng.
(8) Biểu tượng hiển thị hẹn giờ bật tắt.
(14) Nút bật tắt hẹn giờ.
(15) Nút xác nhận thời gian cài đặt hẹn giờ.
(17) Nút tăng giảm thời gian hẹn giờ.
(11),(20) Biểu tượng và nút điều chỉnh tốc độ quạt.
- H- Chế độ quạt cao.
- L- Chế độ quạt thấp.
(12),(19) Biểu tượng và nút ấn báo cần phải vệ sinh lưới lọc bụi. Khi biểu tượng hiện lên thì cần phải vệ sinh lưới lọc bụi sau khi vệ sinh xong nhấn nút ấn báo để xóa biểu tượng.
3.2. Bộ điều khiển BRC301B61
(1), (7) Nút kiểm tra chạy thử.
(2) Nút chọn, hiển thị chế độ chạy. Nút chọn, hiển thị chế độ quạt.
(3) Nút bật, tắt, hiển thị chế độ hẹn giờ. Nút điều chỉnh tăng giảm thời gian.
(4),(5) Nút tăng, giảm và hiển thị thời gian.
(6) Nút xác nhận chế độ hẹn giờ.
3.3. Bộ điều khiển BRC7E61W
(1) Hiển thị máy hoạt động.
(2) Biểu tượng chế độ làm việc (chạy quạt gió, chạy tách ẩm, chế độ tự động 25oC, chế độ lạnh, sưởi,…).
(3) Hiển thị nhiệt độ cài đặt.
(4) Hiển thị trình hẹn giờ.
(5) Biểu tượng chế độ cánh hướng gió.
(6) Hiển thị tốc độ quạt.
(7) Hiển thị “kiểm tra, chạy thử”. Khi nhấn nút ở đây hiển thị chế độ của hệ thống.
(8) Nút nhấn ON/ OFF máy chạy và dừng.
(9) Nút chọn tốc độ quạt.
(10) Nút tăng chỉnh nhiệt độ.
(11) Nút điều chỉnh tăng giảm thời gian.
(12) Nút đặt, tắt chế độ hẹn giờ.
(13) Nút đặt, xóa thời gian hẹn giờ.
(14) Nút chỉnh hướng gió.
(15) Nút chọn chế độ làm việc.
(16) Nút hẹn giờ vệ sinh lưới lọc.
(17) Nút kiểm tra chạy thử.
Trên đây là bài viết hướng dẫn Sơ đồ điều khiển VRV và cách sử dụng thông gia các bộ điều khiển của chúng. Hy vọng những thông tin này sẽ hữu ích cho quá trình sử dụng điều hòa của bạn. Cuối cùng, hãy lưu lại địa chỉ phân phối, thiết kế và lắp đặt điều hòa trung tâm chính hãng tại 369hoanggia.com ngay sau đây nhé!
